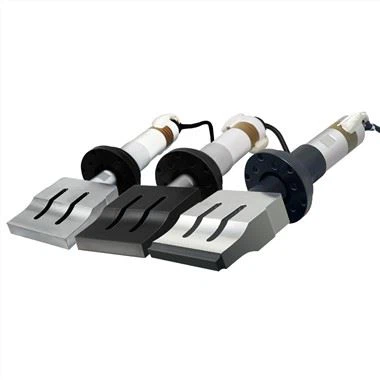

Ultrazvučni vibrator za zavarivanje

(1) Ultrazvučni pretvarač: uređaj koji pretvara električnu energiju visoke frekvencije u mehaničku energiju

(2) Ultrazvučni pretvarač se sastoji od omotača, odgovarajućeg sloja, piezoelektričnog keramičkog diska pretvarača, brtve i olovnog kabla. Odlikuje se time što uključuje i niz prijemnika, koji se sastoji od olovnog kabla, pretvarača, metalnog prstena i gumene zaptivke.

(3) Princip i funkcija ultrazvučnog pretvarača vibracija zavarivanja. Piezoelektrični efekat ultrazvučnog pretvarača je pretvaranje električnih signala u mehaničku vibraciju. Ultrazvučni pretvarač je uređaj za pretvaranje energije. Njegova funkcija je pretvaranje ulazne električne energije u mehaničku energiju. Samo mali dio električne energije se troši u procesu konverzije. Vrste ultrazvučnih pretvarača dijele se na piezoelektrične pretvarače, sendvič pretvarače, cilindrične pretvarače, invertirane rog pretvarače itd.

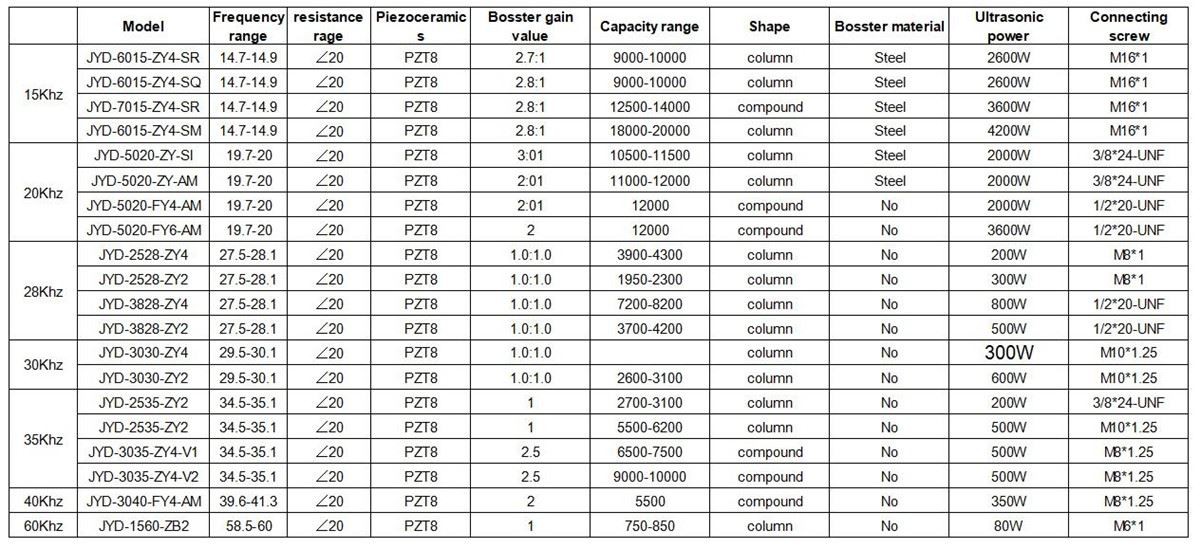

specifikacija:

FAQ:

P: Prvo, uobičajeni problemi u korištenju ultrazvučnog senzora vibracija zavarivanja

Pucanje strugotine ultrazvučnog pretvarača, slab ultrazvučni talas, lako preopterećenje, paljenje strugotine elektrode, pucanje strugotine elektrode, ozbiljno pregrevanje, nenormalan zvuk, curenje talasa, dislokacija strugotine, itd. Ovi problemi su uzrokovani sledećim razlozima:

1. postoji problem sa montažom ultrazvučnog generatora (ultrazvučno napajanje ili ultrazvučna električna kutija) ili kalupa (ultrazvučna glava za zavarivanje).

Rješenje: provjerite ima li problema u instalaciji ovih komponenti. Ako i dalje ne možete pronaći uzrok, možete kontaktirati našeg online tehničara da vam pomogne riješiti problem.

2. kvalitet proizvoda je u redu, ali kapacitet i frekvencija se ne poklapaju.

Ovo je najčešći slučaj. Ako nije, performanse senzora su loše i zavarivanje je nesigurno. Senzor je preopterećen, što dovodi do dislokacije, pucanja, loma pločice, loma vijka, napuknuća aluminijuma ili pregorevanja cevi za napajanje kutije. Ali sada je uglavnom ultrazvučna oprema opremljena alarmnim uređajima za automatsku detekciju i zaštitu od preopterećenja, koji mogu efikasno spriječiti mogućnost oštećenja opreme.

A. I zašto ultrazvučni vibrator za zavarivanje ima nestabilan efekat zavarivanja; i ima ozbiljno grijanje

To je zato što je keramički čip izolator i senzor nije uključen. Koristi se samo kao kondenzator. Da bi senzor radio, zapravo je potrebno primijeniti visoki AC napon na kondenzator senzora pokretanjem kruga za punjenje i pražnjenje kondenzatora senzora. Pod djelovanjem naizmjeničnog električnog polja, piezoelektrična keramička ploča se širi i deformira sinhrono, formirajući uzdužnu vibraciju cijelog pretvarača, čime se pokreće vibracija rog i matrice. Stoga, ako kondenzator nije dobro usklađen, zavarivanje nije čvrsto; Pretvarač frekvencije se ozbiljno zagrijao, elektroda je izgorjela, a napajanje cijevi velike snage je izgorjelo.

b. Zašto uho elektrode ultrazvučnog vibratora za zavarivanje puca ili gori?

Kako ultrazvučni senzor za zavarivanje radi kontinuirano dugo vremena, temperatura senzora će rasti, a to rezultira povećanjem kapacitivnosti, koja može varirati za više od 50 posto. Ako se kapacitivnost ne može efikasno uskladiti, fazna razlika između struje i napona u kolu će biti veoma velika, faktor snage će biti veoma nizak, a virtuelna snaga će biti veoma visoka. Iako je struja veoma velika, frekventni pretvarač nema napajanje i lako se zagreva, a uređaj za napajanje je takođe lako zagrejati i oštetiti. To može uzrokovati pucanje ili spaljivanje ušiju uobičajenih senzorskih elektroda.

Rešenje: Prekinite upotrebu dok se oprema ne pokrene nakon hlađenja. Obično, kada diskontinuirano vibrira, to će biti uz malo preopterećenja.
